Audiometrische Konformität: So bauen Sie wirklich zertifizierte Hörtesträume

Audiometrische Testumgebungen sind trügerisch komplex. Von außen betrachtet mag ein konformer Hörtestraum wie eine einfache, gut isolierte Box erscheinen.

In Wirklichkeit ist die Gewährleistung der audiometrischen Konformität eine anspruchsvolle, multidisziplinäre Herausforderung, die Bauakustik, HLK-Technik, Kontrolle elektromagnetischer Störungen und die Einhaltung gesetzlicher Vorschriften umfasst.



Warum die Einhaltung von Vorschriften bei audiologischen Tests ein Systemproblem ist



Werden die Vorschriften nicht eingehalten, hat das weitreichende Folgen. Ungenaue Hörschwellenmessungen führen zu Fehldiagnosen. Hörschutzprogramme am Arbeitsplatz werden rechtlich angreifbar. Herstellerkalibrierungen von Hörgeräten oder -implantaten verlieren an Zuverlässigkeit. Für Gesundheitseinrichtungen und Arbeitsmediziner beeinträchtigen diese Ungenauigkeiten die klinischen Ergebnisse und können zu Rechtsstreitigkeiten und behördlichen Sanktionen führen.

Audiometrische Räume dürfen nicht erst im Nachhinein mit Akustikpaneelen oder Schallschutztüren optimiert werden. Paneele allein können Körperschall, Lüftungskanalgeräusche oder Probleme mit der Oktavband-Konformität bei niedrigen Frequenzen nicht beheben. Wahre Konformität erfordert die harmonische Gestaltung aller Ebenen und Systeme des Raums.

Ziel ist die Schaffung robuster, reproduzierbarer und zertifizierbarer Umgebungen für kritische Hörtests. Jedes Subsystem muss als zusammenhängende Komponente der gesamten Hörkabine geplant und behandelt werden. Compliance bedeutet Integration.



Standards im Kern: Was Compliance eigentlich bedeutet



Die Erfüllung audiologischer Teststandards ist eine messbare, frequenzspezifische Disziplin, die durch strenge internationale und nationale Rahmenbedingungen definiert wird. Jeder Standard befasst sich mit unterschiedlichen Aspekten der Testumgebung, und die Einhaltung erfordert eine strikte Ausrichtung an allen Standards. Das klingt ernst, und das ist es auch.

ANSI S3.1: Umgebungsgeräuschkriterien nach Frequenzband

Der Standard S3.1 des American National Standards Institute (ANSI) ist der Eckpfeiler der Umgebungsgeräuschkontrolle in audiometrischen Testräumen. Er definiert maximal zulässige Umgebungsgeräuschpegel (MPANLs) über Oktavbänder, typischerweise von 125 Hz bis 8000 Hz.

Der ANSI S3.1-Standard besagt nicht nur: „Halten Sie den Raum ruhig.“ Er legt Grenzwerte für die Lautstärke des Raums in bestimmten Frequenzbändern fest, von 125 Hz (sehr tiefe Bässe) bis 8000 Hz (hohe Töne).

Wichtig ist, dass es nicht um die Gesamtlautstärke geht (wie eine einzelne dB(A)-Zahl). Stattdessen wird jeder Frequenzbereich einzeln geprüft, da in verschiedenen Teilen des Hörtests unterschiedliche Töne verwendet werden. Dies ist besonders wichtig, um Hörverlust bei niedrigen Frequenzen zu erkennen.





Beispielsweise erlaubt ANSI S3.1 für audiometrische Kabinen ohne Kopfhörer-Geräuschmaskierung nur 26 dB SPL bei 125 Hz. Das ist deutlich strenger als die allgemeinen akustischen Komfortstandards in Büro- oder Gesundheitsräumen. Ein Raum kann eine Bewertung von 30 dBA erfüllen und dennoch die ANSI S3.1-Konformität aufgrund übermäßiger niederfrequenter Vibrationen von Heizungs-, Lüftungs- und Klimatechnik, Aufzügen oder Körperschall nicht erfüllen.

ISO 8253-1 – Audiometrische Verfahren und Testraumgestaltung

Das internationale Äquivalent ISO 8253-1 beschreibt, wie Reinton-Audiometrietests durchgeführt werden müssen und unter welchen Umgebungsbedingungen. Dabei geht es nicht nur um Umgebungsgeräusche, sondern auch um Raumaufteilung, Nachhallzeit, Gerätekalibrierung und Positionierung der Testperson.

Der Schlüssel zu ISO 8253-1 liegt in der Betonung der Reproduzierbarkeit. Selbst geringfügige Veränderungen der Raumakustik, wie beispielsweise Wandreflexionen in der Nähe des Testobjekts, können die wahrgenommenen Schwellenwerte um mehrere Dezibel beeinflussen. Die Norm unterstreicht, dass der Raum selbst Teil des Messsystems ist und nicht nur ein passiver Hintergrund.

OSHA 1910.95 – Gesetzliche Anforderungen an Lärmbelastung und -überwachung

Aus regulatorischer Sicht verpflichtet OSHA 1910.95 Arbeitgeber in den USA gesetzlich dazu, Gehörschutzprogramme für Arbeitnehmer umzusetzen, die während einer 8-Stunden-Schicht einem durchschnittlichen Schallpegel von über 85 dB(A) ausgesetzt sind.

Audiometrische Tests sind ein entscheidender Teil dieses Programms und der Standard schreibt Basis- und jährliche Folgetests in ANSI-konformen Räumen und mit ANSI-konformer Ausrüstung vor.

Werden diese Anforderungen nicht erfüllt, können sich Unternehmen Haftungsrisiken, Ansprüchen von Mitarbeitern und Vorladungen aussetzen, was die Einhaltung audiometrischer Vorschriften zu einem klinischen, rechtlichen und betrieblichen Problem macht.

Warum für die Audiologie auf der ganzen Etage Stille herrschen muss

Ein weit verbreiteter Irrtum ist, dass ein niedriger A-bewerteter Dezibelpegel (z. B. 25 A) für audiometrische Tests ausreicht. Tatsächlich ist eine Oktavband-Geräuschanalyse unerlässlich, da niederfrequente Störgeräusche (z. B. von Heizungs-, Lüftungs- und Klimatechnik oder nahegelegenen Industrieanlagen) reine Töne überdecken können. Selbst wenn die Lautstärke akzeptabel erscheint.

Dies ist besonders problematisch bei der Erkennung eines leichten Hörverlusts im Bereich von 250 bis 1000 Hz, wo häufig strukturelle oder umweltbedingte Brummgeräusche auftreten. Ohne die Erfassung des gesamten Störgeräuschspektrums ist die Testgenauigkeit beeinträchtigt.

Präzisionsinstrumentierung: Typ 1 oder nichts

Zur Überprüfung der Konformität müssen Präzisions-Schallpegelmesser des Typs 1 gemäß IEC 61672-1 verwendet werden. Diese Instrumente liefern hochauflösende Oktavbandmessungen über den erforderlichen Frequenzbereich und weisen enge Toleranzen auf, die für die Prüfung auf Zertifizierungsebene entscheidend sind.

Die Verwendung von Messgeräten für den Verbraucherbereich oder vom Typ 2 führt nicht nur zu unzuverlässigen Daten, sondern kann auch Konformitätsprüfungen oder rechtliche Dokumentationen ungültig machen.





Baustatik und Akustik: Herausforderungen der Raumhülle



In audiologischen Testumgebungen dient die Raumhülle – also die Kombination aus Wänden, Decke, Boden, Türen und Fenstern – als erste Verteidigungslinie gegen Lärm von außen. Doch selbst Standardbauweisen, selbst solche, die im gewerblichen Bau als „hochwertig“ gelten, erfüllen oft nicht die Anforderungen für die audiometrische Konformität.

Die Fallstricke der konventionellen Bauweise

Herkömmliche Trockenbauwände, abgehängte Decken und Standardbetonplatten erfüllen in der Regel nicht die Schallübertragungsklasse (STC), die zum Erreichen der von ANSI S3.1 geforderten maximal zulässigen Umgebungsgeräuschpegel (MPANL) erforderlich ist.

Selbst wenn solche Konstruktionen auf dem Papier hohe STC-Bewertungen erreichen, stellen niederfrequente Leckagen und Körperschallschwingungen immer noch eine Gefahr für die Einhaltung der Vorschriften dar.

Dies ist in Mehrzweckgebäuden wie Krankenhäusern, Universitäten und medizinischen Zentren problematisch, wo mechanische Systeme oder Fußgängerverkehr ständig niederfrequenten Lärm erzeugen.

Die Entwicklung auf STC-Konformität ist nicht ausreichend

Die Auslegung von Hörkabinen und -räumen auf einen STC-Wert von mindestens 55 oder höher ist eine Grundvoraussetzung. Der STC-Wert ist jedoch ein zusammengesetzter Wert, der die Leistung im Niederfrequenzbereich unterbewertet. Audiometrische Tests reagieren jedoch am empfindlichsten auf Geräusche im Bereich von 125 bis 500 Hz, genau in diesem Bereich, in dem herkömmliche Wandaufbauten am schwächsten abschneiden.

Um diesem Problem gerecht zu werden, sind das Masse-Luft-Masse-Prinzip, mehrschichtige Trockenbaukonfigurationen und entkoppelte Wandaufbauten erforderlich. Diese müssen bereits in der frühen Entwurfsphase integriert werden, da strukturelle Nacharbeiten nach der Fertigstellung unerschwinglich und störend sein können.

Flankenwege und Körperschall: Die versteckte Bedrohung

Selbst bei Hochleistungswänden und -decken kann Lärm die primäre Hülle über Nebenwege umgehen. Dabei handelt es sich um indirekte Schallwege wie Luftkanäle, Deckenhohlräume oder gemeinsame Strukturelemente, die Schall aus angrenzenden Räumen übertragen.

Ebenso besorgniserregend sind Schwingungsbrücken : starre Strukturverbindungen, durch die Körperschall in den Raum gelangen kann, insbesondere von Heizungs-, Lüftungs- und Klimasystemen oder Dachanlagen. Diese Schwingungen können sich durch Betonplatten oder Stahlkonstruktionen ausbreiten und in den Prüfraum zurückstrahlen, wodurch die audiometrischen Ergebnisse selbst in ansonsten gut isolierten Räumen verfälscht werden.

Eine angemessene Schadensbegrenzung erfordert:

• Schwimmende Böden oder isolierte Plattenkonstruktionen
• Akustische Bruchstellen in Stahl- oder Holzkonstruktionen
• Schwingungsisolierende Halterungen für Gebäudetechnik und Mechanik

Türen und Fenster: Die schwächsten Glieder der Gebäudehülle

Unabhängig von der Robustheit der Wandkonstruktion bleiben Türen und Fenster große Schwachstellen. Schalldämmende Türen mit geeigneten Schallschutzdichtungen, absenkbaren Schwellen und magnetischen Dichtungen sind unerlässlich. Sie sind jedoch nur dann wirksam, wenn sie ohne Lücken oder harte Verbindungen eingebaut werden, die zusätzliche Wege schaffen.

Ebenso müssen Schallschutzfenster, die häufig für Beobachtungszwecke benötigt werden, mit Verbundglas und luftdichten Rahmensystemen doppelt verglast sein, vorzugsweise in versetzter Anordnung, um direkte Übertragungswege zu unterbrechen.

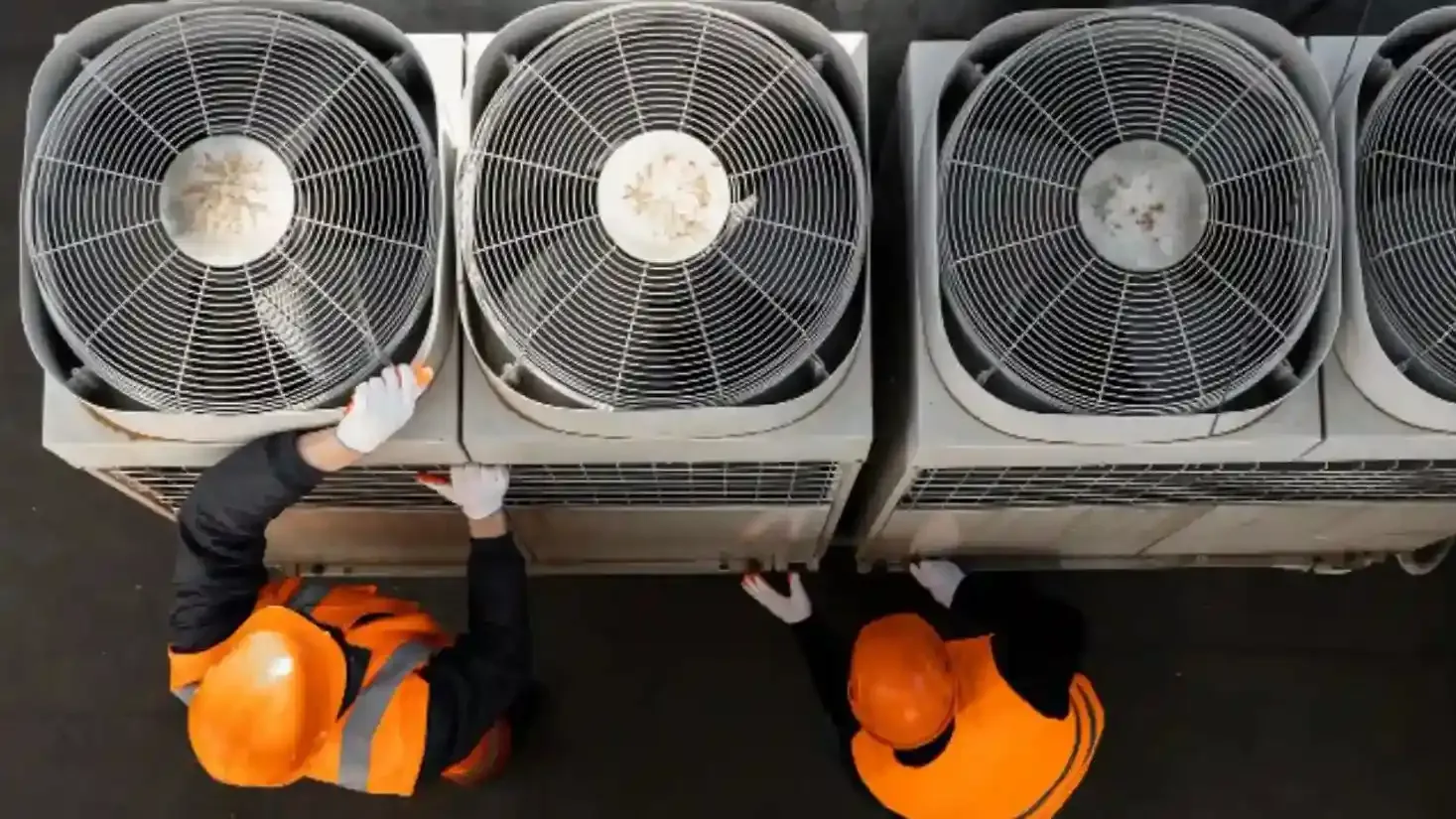

HVAC-Systeme: Der stille Saboteur



Ohne Belüftung sind keine angemessenen Test- und Arbeitsbedingungen möglich. Doch genau das birgt Probleme …

Selbst in sorgfältig konstruierten Hörräumen können nicht konforme HLK-Systeme die gesamte Testumgebung ungültig machen. Während der Umgebungsgeräuschpegel bei Stillstand der mechanischen Systeme die Grenzwerte möglicherweise einhält, brechen diese Bedingungen oft zusammen, sobald die HLK-Anlage aktiviert wird.

Das Ergebnis: beeinträchtigte Testgenauigkeit, Unzufriedenheit der Patienten und potenzielle rechtliche Haftung.

Wie HVAC-Lärm die Einhaltung der Vorschriften untergräbt

In Hörsaalräumen ist ein besonders niedriger Umgebungsgeräuschpegel erforderlich, insbesondere in den kritischen Oktavbändern von 125 Hz bis 8000 Hz gemäß ANSI S3.1. Leider gehören HLK-Systeme zu den hartnäckigsten Lärmverursachern, da sie sowohl Luftschall (Turbulenzen, Lüfterbrummen, Kanalresonanzen) als auch Körperschall (mechanisches Rumpeln, das über Kanäle oder Gebäuderahmen übertragen wird) erzeugen.

Selbst geringfügige Konstruktionsfehler, wie etwa zu kleine Kanäle, enge Biegungen oder schlecht isolierte Lüftungsgeräte, können niederfrequentes Brummen oder Druckimpulse verursachen, die den maximal zulässigen Umgebungsgeräuschpegel (MPANL) in einem oder mehreren Bändern überschreiten und so die Testbedingungen effektiv ungültig machen.

Kanalschall und mechanische Vibrationen

Kanäle verhalten sich wie akustische Wellenleiter. Unbehandelt übertragen sie Lüftergeräusche, Druckturbulenzen und raumübergreifende Luftströmungen. Vibrationen von Lüftern, Kühlern oder Dachgeräten können in den Hörsaal übertragen werden, wenn sie nicht mechanisch isoliert sind.

Ein häufiger Fehler besteht darin, starre Kanäle direkt an die Prüfraumhülle anzuschließen oder Lüfter ohne Isolationspads zu montieren. Dadurch entstehen Schwingungsbrücken, die den Schall in den Raum zurückstrahlen. Selbst bei gut kontrollierten Luftschallwegen.

Designtaktiken für die Einhaltung von HLK-Vorschriften

Um eine geräuscharme Raumlufttechnik zu gewährleisten , sind technische Maßnahmen erforderlich. Dies sind die wichtigsten Strategien zur Geräuschminderung bei der Gestaltung konformer audiometrischer Räume:

• Akustische Auskleidungen: Der Einbau absorbierender Auskleidungen (typischerweise aus Glasfaser oder Schaumstoffverbundwerkstoffen) in Rohrleitungen reduziert Reflexionen im mittleren und hohen Frequenzbereich deutlich und senkt so den Gesamtschallleistungspegel. Länge und Dichte der Auskleidung müssen auf Grundlage der angestrebten Einfügungsdämpfung pro Oktavband festgelegt werden.
• Kanalschalldämpfer (Dämpfer): Vor dem Prüfraum platzierte Inline-Schalldämpfer filtern mechanische Lüftergeräusche und Druckturbulenzen heraus, bevor diese in den Raum gelangen. Kritische Parameter sind statischer Druckabfall, Einfügungsdämpfung und Frequenzkennlinien. Diese müssen konstruiert und nicht geschätzt werden.
• Schwimmende Halterungen für Ventilatoren und Lüftungsgeräte: Die Entkopplung von HLK-Geräten von der Gebäudestruktur mithilfe von Federisolatoren verhindert das Eindringen mechanischer Schwingungen in die Gebäudehülle. Dies ist für die Reduzierung niederfrequenter Geräusche, insbesondere unter 250 Hz, unerlässlich.
• Flexible Kanalübergänge: Zwischen dem Enddiffusor und dem starren Kanal sollte ein flexibler akustischer Verbinder verwendet werden, um Körperschallschwingungen zu entkoppeln. Dadurch wird die Kontinuität der Schallwege unterbrochen, während der Luftstrom weiterhin gewährleistet bleibt.
• Niedrige Luftgeschwindigkeit und größere Kanäle: Der Lärm steigt exponentiell mit der Geschwindigkeit. Übergroße Kanäle ermöglichen niedrigere Luftgeschwindigkeiten, was turbulente Geräusche drastisch reduziert. Eine Zielgeschwindigkeit von <2,5 m/s an Endgeräten ist im audiometrischen Design typisch.

Luftstrom und Lärmgrenzen im Gleichgewicht halten

Es besteht ein direkter Konflikt zwischen dem Lüftungsbedarf (Luftwechsel pro Stunde) und der Einhaltung der MPANL-Vorschriften. Mehr Luftstrom bedeutet in der Regel mehr Lärm. Hier verdienen HLK-Akustikberater ihr Geld: Sie optimieren die Systemleistung, um ein Gleichgewicht zwischen thermischem Komfort, Raumluftqualität und Lärmschutz zu erreichen.

Um Risikopunkte zu identifizieren und die Kanalführung, Schalldämpferplatzierung und Lüfterauswahl vor Baubeginn zu optimieren, sind häufig CFD-Simulationen (Computational Fluid Dynamics) und akustische Modellierungen erforderlich. Nachträgliche Umbauten sind selten effektiv und in der Regel teurer.





Compliance-gerechtes Design vom ersten Tag an



Bei audiologischen Testumgebungen muss die Konformität von Anfang an berücksichtigt werden. Eine nachträgliche Anpassung an die Konformität, insbesondere im Gesundheitswesen oder in institutionellen Einrichtungen, ist zeitaufwändig und teuer. Zudem werden systemische Mängel, die bereits in frühen Entwurfsphasen in die Struktur eingearbeitet wurden, oft nicht vollständig behoben.

Stattdessen werden audiometrische Räume durch die Linse der Systemtechnik betrachtet, bei der Architektur, Akustik, Heizungs-, Lüftungs- und Klimatechnik und klinische Arbeitsabläufe vom ersten Tag an integriert sind. Dadurch entstehen Umgebungen, die den Standards entsprechen, die langfristige klinische Zuverlässigkeit unterstützen und für Sicherheit bei der Einhaltung gesetzlicher Vorschriften sorgen.

Warum eine frühzeitige Integration wichtig ist

Lärmschutz wird oft als eine Frage der Ausstattung betrachtet. Bei audiometrischen Räumen müssen jedoch wichtige akustische und mechanische Leistungsparameter bereits in der frühen Konzeptphase in die Kernplanung integriert werden.

Die Einbindung von Akustikberatern und Gebäudesystemtechnikern vor dem Konzeptentwurf oder der RIBA-Phase 2 ermöglicht:

• Richtige Zonierung der Testbereiche abseits von externen Lärmquellen oder mechanischen Geräten
• Baulich entkoppelte Raumhüllen
• Prädiktive Lärmmodellierung zur Orientierung bei der Raumausrichtung und Nachbarschaftsplanung
• Koordination des Wand- und Bodenaufbaus für bestimmte STC-Ziele (Sound Transmission Class)

Dieser proaktive Ansatz vermeidet den typischen Konflikt zwischen architektonischer Entwurfsabsicht und Leistungsanforderungen.

Die Rolle der prädiktiven Modellierung

Tools wie BIM (Building Information Modeling) und akustische Simulationssoftware (z. B. INSUL, CadnaA, Odeon) ermöglichen Ingenieuren:

• Simulieren Sie Umgebungsgeräuschpegel über Oktavbänder hinweg basierend auf realen Daten
• Testen Sie mechanische Systemkonfigurationen vor der Beschaffung
• Identifizieren und eliminieren Sie flankierende Pfade in virtuellen Umgebungen
• Prognostizieren Sie die Einhaltung von ANSI S3.1 und ISO 8253-1, noch bevor Wände gezeichnet oder gar gebaut werden.

Diese Modelle werden Teil der Entwurfsdokumentation, dienen als Konformitätsnachweis und dienen als Orientierung für architektonische und MEP-Entscheidungen (Mechanik, Elektrik und Sanitär) während des gesamten Projektlebenszyklus.

Ein Compliance-First-Workflow

In Best-Practice-Projekten wird die Einhaltung der Vorschriften nicht an Auftragnehmer delegiert oder in letzter Minute gelöst. Sie ist fester Bestandteil des Projektabwicklungsplans:

• Phase 0–1 (Strategische Definition/Vorbereitung): Definieren Sie die Leistungsanforderungen für Hörtests in der Projektbeschreibung. Legen Sie Basisstandards wie ANSI S3.1 oder ISO 8253-1 fest.
• Phase 2 (Konzeptentwurf): Führen Sie eine erste Akustik- und HLK-Modellierung durch. Wählen Sie akustische Materialien und Isolationsziele vorab aus.
• Phase 3 (Räumliche Koordination): Koordinieren Sie die Gebäudehülle mit der Gebäudetechnik. Stellen Sie sicher, dass die Raumaufteilung die Lärmbelastung von außen minimiert.
• Phase 4–5 (Technisches Design/Fertigung): Spezifizieren Sie geprüfte und zugelassene Türen, Paneele, HVAC-Schalldämpfer und Schwingungsdämpfer. Richten Sie die Beschaffung anhand geprüfter Leistungsdaten aus.

Bis der Auftragnehmer vor Ort ist, sollten keine Unklarheiten hinsichtlich der Konformitätskriterien, Leistungsziele oder der erforderlichen Test- und Inbetriebnahmeverfahren bestehen.

Die Prüfstandards für die Audiologie sind gnadenlos, und nachträgliche Korrekturen reichen oft nicht aus. Ein systembasierter, Compliance-orientierter Workflow, der auf Modellierung im Frühstadium und interdisziplinärer Zusammenarbeit basiert, ist der einzige zuverlässige Weg zu hochpräzisen audiologischen Umgebungen.
