Wie lässt sich die Fabrikeffizienz in der Industrie 4.0 verbessern? Lärmschutz!

Der Wandel hin zur Industrie 4.0 verändert die Fertigung. Konnektivität, Automatisierung und datenbasierte Steuerung machen Produktionslinien schneller, intelligenter und effizienter als je zuvor. Doch bei diesem Technologiesprung gerät ein entscheidender Faktor oft in Vergessenheit: Schalldämmung und Lärmschutz.

In vielen sogenannten Smart Factories hat sich die Akustik nicht im gleichen Tempo wie die Automatisierung entwickelt. Hochgeschwindigkeitsförderer, Roboterzellen und dichte Maschinennetzwerke führen zu neuen Vibrations- und Körperschallquellen, während reflektierende Metallinnenräume das Problem noch verstärken. Übermäßiger Lärm beeinträchtigt nach wie vor die Konzentration der Mitarbeiter, beschleunigt den Geräteverschleiß und trägt zu Ermüdung und Sicherheitsrisiken bei.

Eine wirklich intelligente Fabrik muss daher über digitale Dashboards und prädiktive Algorithmen hinausdenken. Sie muss für einen ruhigen Betrieb konzipiert sein, in einer Umgebung, in der Mensch und Maschine optimal zusammenarbeiten.



Industrie 4.0 und warum Lärmschutz wichtig ist



Industrie 4.0 markiert das Zeitalter der digitalen Transformation in der Fertigung. Sie integriert intelligente Sensoren, IoT-Konnektivität, Datenanalyse und adaptive Steuerungssysteme, um Produktionsumgebungen zu schaffen, die sich selbst überwachen, selbst anpassen und sogar Ausfälle vorhersagen können, bevor sie auftreten. Maschinen kommunizieren in Echtzeit, die Wartung erfolgt zustandsorientiert und die Entscheidungsfindung wird zunehmend automatisiert.

Dieser Fortschritt in der Intelligenz bringt jedoch eine Reihe von Herausforderungen im Bereich der Schalldämmung mit sich , mit denen herkömmliche Fabriken in diesem Ausmaß nie konfrontiert waren. Dieselben Technologien, die Geschwindigkeit und Effizienz verbessern, verstärken oft Lärm und Vibrationen:

• Hochgeschwindigkeitsförderbänder, Roboterarme und automatisierte Pressen erzeugen schrille Geräusche, die von harten Oberflächen reflektiert werden.
• Körperschallvibrationen breiten sich durch Betonböden, Stahlrahmen und Rohrleitungen aus und erzeugen niederfrequente Geräusche, die sich nur schwer isolieren lassen.
• Dichte Produktionslayouts und reflektierende Innenräume verstärken den Nachhall und erhöhen den Gesamtschalldruckpegel.
• Empfindliche Sensoren und Kommunikationsnetzwerke können Störungen erfahren, wenn Hintergrundgeräusche bestimmte Schwellenwerte überschreiten, insbesondere im Ultraschallbereich.

In intelligenten Umgebungen, in denen akustische Sensoren bereits Teil der Wartungssysteme sind, führen diese Bedingungen zu einem Rauschproblem. Wenn der Umgebungslärm zu hoch ist, wird die akustische Analyse in der Fertigung weniger zuverlässig und die Erkennungsgenauigkeit sinkt.

Aktuelle Forschungsergebnisse des Fraunhofer-Instituts für Produktionstechnik zeigen, dass akustische Daten mittlerweile zur Anomalieerkennung in der intelligenten Fertigung genutzt werden, beispielsweise zur Erkennung von Lagerverschleiß, Leckagen oder Werkzeugverschleiß durch subtile Veränderungen der Frequenzmuster. Effektive Lärmkontrolle in Fabriken, kombiniert mit Industrie-4.0-Design, fördert Komfort, Compliance und Datenintegrität. Ruhe ist ein messbarer Leistungsparameter.





Wichtige Lärmprobleme in intelligenten Fabriken



Lärm in intelligenten Fertigungsumgebungen entsteht durch eine komplexe Mischung mechanischer, struktureller und digitaler Quellen. Jede dieser Quellen trägt unterschiedlich zur Gesamtgeräuschkulisse bei und erfordert gezielte Kontrollstrategien.

Gerätegeräusche und Tonkomponenten

Motoren, Kompressoren und Lüfter sind nach wie vor die Hauptquellen für Dauerlärm in der Industrie. In automatisierten Produktionslinien überlappen sich ihre Tonfrequenzen oft, was zu anhaltendem Brummen und Heulen zwischen 250 und 4.000 Hz führt. Diese Geräusche sind für die Bediener besonders ermüdend, da das menschliche Ohr für Schmalbandlärm empfindlicher ist als für Breitbandlärm.

Körperschallschwingungen

An Beton- oder Metallkonstruktionen verankerte Maschinen übertragen Vibrationen über Böden, Wände und Rahmen. Diese Vibrationen und der damit verbundene Körperschall können zu Resonanzen in der gesamten Anlage führen, selbst in Bereichen, die weit von der Quelle entfernt sind. Das Ergebnis ist ein niederfrequentes Rumpeln, das herkömmliche Akustikplatten nicht effektiv absorbieren können.

Nachhall in großen Räumen

Moderne Produktionshallen und Logistikbereiche zeichnen sich oft durch hohe Decken und reflektierende Oberflächen wie Stahlverkleidungen oder Epoxidböden aus. Ohne ausreichende Absorption wird Schallenergie wiederholt reflektiert, was die Nachhallzeit verlängert und den durchschnittlichen Schalldruckpegel um bis zu 6 % erhöht (was als doppelt so laut empfunden werden kann). Dies verschlechtert die Kommunikation und übertönt Alarme und Sprache.

Sensor- und Steuerungsstörungen

Intelligente Fabriken nutzen akustische Sensoren für die vorausschauende Wartung und Prozessüberwachung. Unkontrollierte Umgebungsgeräusche können diese Messwerte überdecken oder verfälschen. Beispielsweise sind IoT-Geräte zur industriellen Geräuschüberwachung, die den Zustand von Lagern oder pneumatischen Lecks überwachen, auf eine saubere akustische Umgebung angewiesen, um Anomalien präzise zu erkennen.





Zonierung und Mensch-Maschine-Interaktion

Bediener teilen sich heute den Raum mit kollaborativen Robotern, fahrerlosen Transportfahrzeugen und Maschinenclustern. Ohne sorgfältige Zonierung sind ruhige Arbeitsplätze dem starken Lärm benachbarter Produktionszellen ausgesetzt. Die Balance zwischen Zugänglichkeit und Lärmschutz wird zu einem zentralen Element der Schallschutzplanung und intelligenten Fertigung.

Regulierungs- und Gesundheitsstandards

Auch in hochautomatisierten Anlagen gelten strenge Lärmschutzvorschriften. Die europäische Richtlinie 2003/10/EG legt Auslösewerte von 80 A und Grenzwerte von 87 A fest. Länger anhaltende Lärmbelastung über diesen Werten führt zu Müdigkeit, Stress und potenziellem Hörverlust, was wiederum die Zufriedenheit und Produktivität der Mitarbeiter mindert.

Das Verständnis dieser Herausforderungen ist der erste Schritt hin zu einer intelligenten Steuerung. Intelligente Technologien verändern die traditionelle Schalldämmung und das Lärmmanagement im Kontext des Akustikdesigns der Industrie 4.0.



Wie intelligente Technologie Schallschutzdesign und Lärmkontrolle ermöglicht



Schallschutzkonzepte der Industrie 4.0 gehen über herkömmliche Barrieren und Absorber hinaus. In einer vernetzten Fabrik wird Lärmmanagement zu einem integralen Bestandteil datengesteuerter Abläufe. Intelligente Technologien messen, analysieren und reagieren in Echtzeit auf Geräusche und Vibrationen.

Kontinuierliche Überwachung mit IoT-Sensoren

Die Grundlage industrieller Lärmüberwachungssysteme im IoT-Bereich ist die kontinuierliche Messung von Schall und Schwingungen. Intelligente Sensoren in der Nähe von Motoren, Pressen und Förderbändern erfassen Daten zu Geräuschpegeln, Frequenzspektren und Schwingungsamplituden. Diese Daten werden an zentrale Dashboards übermittelt, sodass Anlagenmanager Spitzen oder Anomalien sofort erkennen können. Anstatt auf Beschwerden oder Ausfälle zu warten, können sie die Lärmschwankungen je nach Schicht, Prozess oder Maschinentyp verfolgen.

Akustische Analytik und Anomalieerkennung

Künstliche Intelligenz und maschinelles Lernen werden zunehmend zur Interpretation von Klangmustern eingesetzt. Untersuchungen der Technischen Universität München zeigen, dass die Analyse akustischer Signaturen Lagerverschleiß oder Flüssigkeitslecks Wochen vor Ausfallzeiten erkennen kann. Im Akustik-Framework einer Smart Factory erkennen Algorithmen, wenn das Klangprofil einer Maschine vom Basiswert abweicht, und markieren dies zur Überprüfung. Dies unterstützt die vorausschauende Wartung und sorgt gleichzeitig für eine ruhigere Umgebung.

Adaptive und aktive Geräuschkontrolle

Moderne Fabriken experimentieren mit aktiver Lärmkontrolle und intelligenten Dämpfern, die unerwünschten Geräuschen dynamisch entgegenwirken. Durch die Erzeugung einer inversen Schallwelle oder die Anpassung der Dämpfungsintensität können diese Systeme tonale Geräusche oder Vibrationsspitzen in Echtzeit reduzieren. In Kombination mit Schwingungsisolationsplattformen bilden sie eine adaptive Schutzschicht für hochpräzise Geräte und Bedienbereiche.

Integration in digitale Zwillinge

Der Lärmschutz erreicht nun die Phase des digitalen Zwillings der Fabrikplanung. Ingenieure können das akustische Zusammenspiel von Maschinen, Wänden und Gehäusen bereits vor Baubeginn simulieren. Durch die Integration von Industrie-4.0-Daten zum Lärmschutz in Fabriken in den digitalen Zwilling können Konstrukteure verschiedene Materialien, Gehäusestärken oder Sensoranordnungen virtuell testen und so später Kosten und Nachrüstarbeiten sparen.

Von der Datenschicht zur Wartungsstrategie

Lärmdaten sind nicht isoliert, sondern Teil eines größeren Informationsökosystems. Verändert sich das Geräuschprofil einer Maschine, deutet dies auf eine mögliche mechanische Abnutzung hin. Die Verknüpfung dieser Erkenntnisse mit Wartungsplänen und Energieverbrauchsaufzeichnungen macht Schallschutz zu einem strategischen Vorteil.

Intelligente Fabriken sind im Kern Systeme zur Kostenkontrolle und Optimierung. Die datenbasierte Behandlung von Lärmschutz und Schalldämmung gewährleistet die Sicherheit, Effizienz und Nachhaltigkeit dieser Umgebungen.





Best-Practice-Designstrategien zur Lärmkontrolle für die intelligente Fertigung



Effektiver Lärmschutz in der Industrie 4.0 beginnt mit einem systematischen Designprozess. Intelligente Fabriken profitieren am meisten davon, wenn die Akustikplanung frühzeitig beginnt und sich mit der Produktionsumgebung weiterentwickelt. Die folgenden Best Practices zeigen, wie sich leisere, sicherere und effizientere Anlagen bauen lassen.

Frühzeitige Planung und Gestaltung

Lärmschutz beginnt bereits in der Planungsphase. Identifizieren Sie vor der Installation von Geräten Lärmquellen wie Kompressoren, Schweißroboter oder Verpackungslinien.

• Platzieren Sie diese Maschinen in isolierten Zonen oder geschlossenen Zellen.
• Nutzen Sie Flure, Lagerbereiche oder verkehrsarme Bereiche als akustische Puffer zwischen lauten und ruhigen Bereichen.
• Konstruieren Sie für schwere Maschinen separate Fundamente, um die Übertragung von Körperschallschwingungen zu verhindern.

Eine frühzeitige Zonierung verhindert spätere kostspielige Nachrüstungen und verbessert die Einhaltung der Arbeitsplatzgrenzwerte.

Technische Kontrollen

Mechanische und strukturelle Eingriffe bleiben die wirksamste Form von Schallschutzlösungen für intelligente Fabriken.

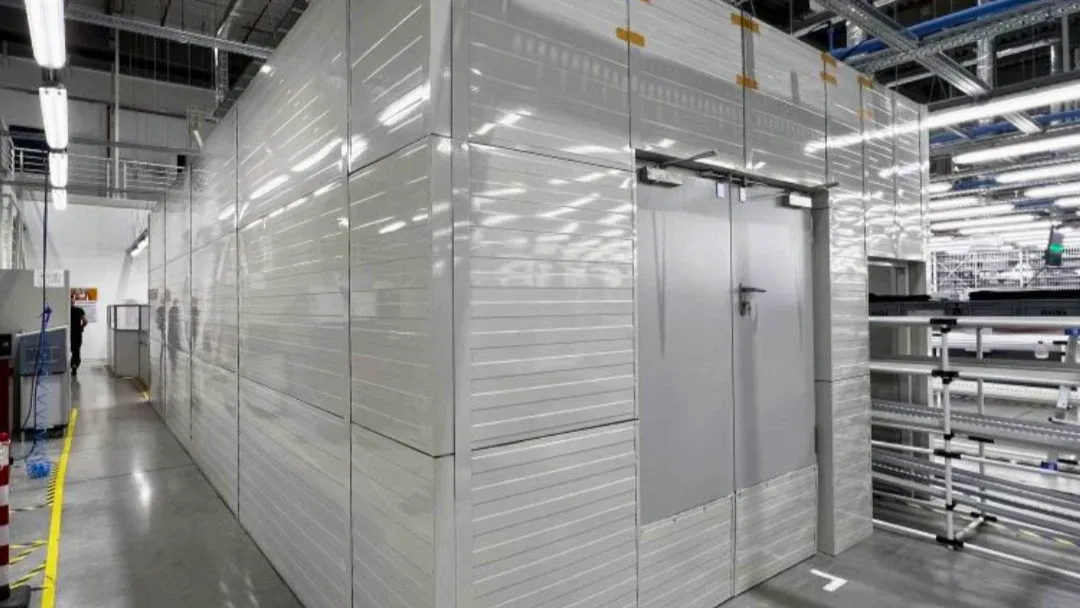

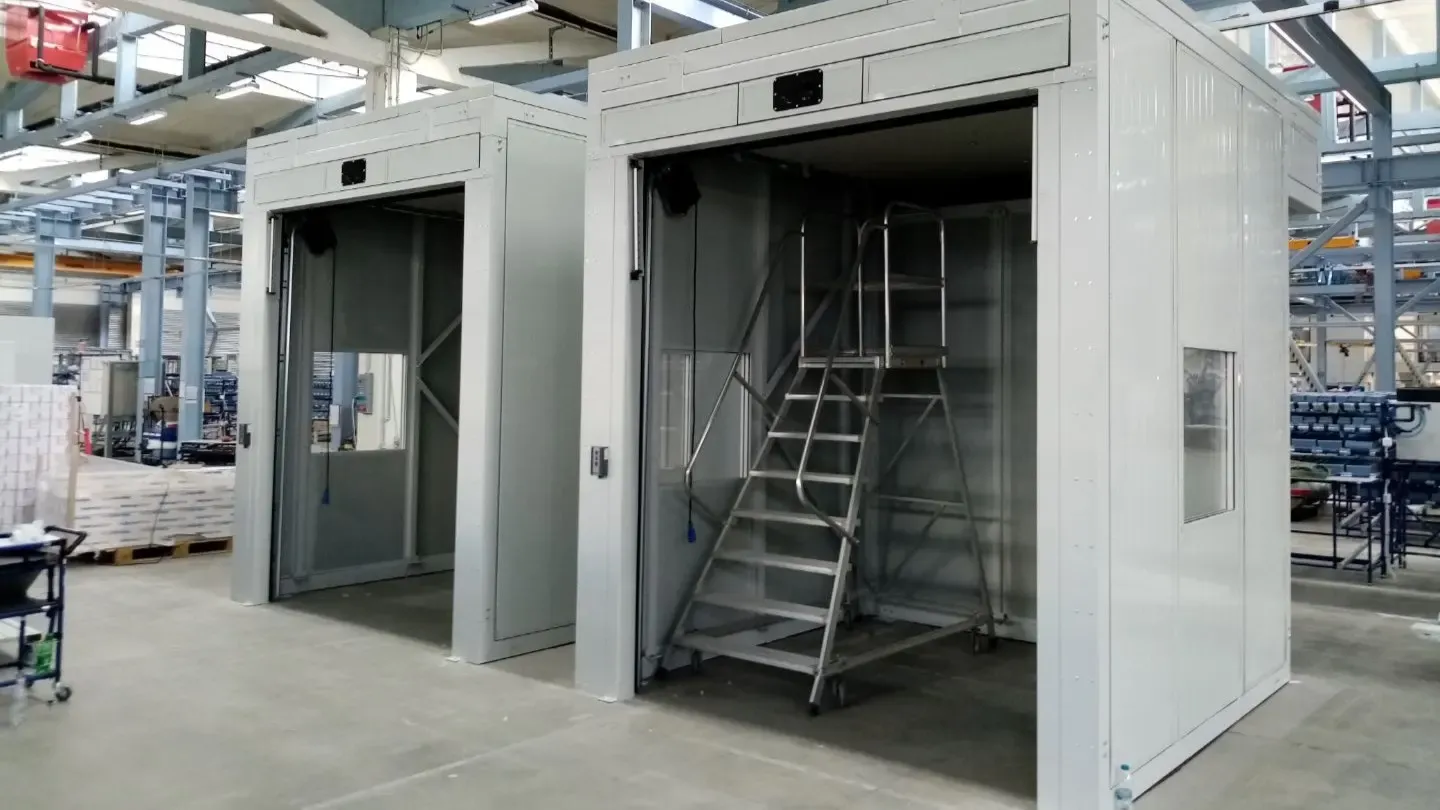

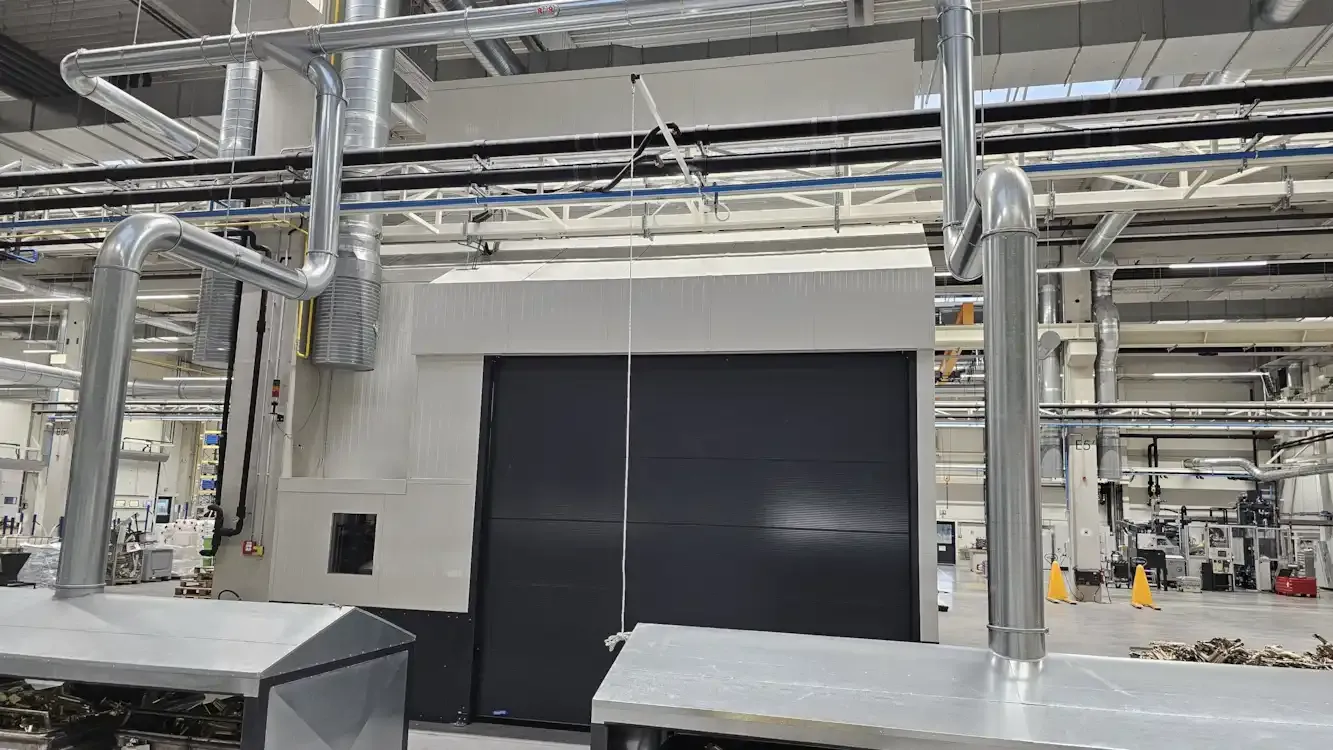

• Schallschutzgehäuse reduzieren den Luftschall um 15–25 % dB, wenn sie richtig abgedichtet und mit absorbierenden Materialien ausgekleidet sind.
• Barrieren oder Trennwände können den Schallweg zwischen benachbarten Produktionszellen blockieren.
• Schwingungsisolierende Pads und elastische Halterungen entkoppeln die Maschinen vom Boden und begrenzen so die Übertragung von Körperschall.
• Erwägen Sie modulare Akustikplatten für Geräte, die häufig genutzt oder neu konfiguriert werden müssen.

Sensorplatzierung und Überwachungsstrategie

Bei der Lärmschutzgestaltung für die intelligente Fertigung unterstützen Sensordaten sowohl die Sicherheit als auch die Prozesszuverlässigkeit.

• Installieren Sie Geräusch- und Vibrationssensoren in der Nähe wichtiger mechanischer Anlagen, vorzugsweise an Lagergehäusen oder Grundrahmen.
• Verfolgen Sie Messwerte wie LAeq, Frequenzbänder und Schwinggeschwindigkeit (mm/s).
• Richten Sie automatische Warnmeldungen für ungewöhnliche Spitzen ein und legen Sie Verfahren für Interventionen fest.
• Kombinieren Sie akustische Daten mit Temperatur-, Last- und Energiemesswerten, um ein ganzheitliches Bild des Gerätezustands zu erstellen.

Wartung und kontinuierliche Verbesserung

Lärmschutzsysteme müssen sich parallel zu den Produktionsänderungen weiterentwickeln.

• Überprüfen Sie Dichtungen, Befestigungen und Dämmplatten regelmäßig auf Verschleiß oder Lockerung.
• Kalibrieren und reinigen Sie IoT-Sensoren, um die Datengenauigkeit sicherzustellen.
• Dokumentieren Sie akustische Basiswerte und aktualisieren Sie diese nach Maschinen-Upgrades.
• Planen Sie jährlich akustische Audits ein, um die fortlaufende Einhaltung und Effizienz sicherzustellen.

Nachhaltigkeit und Energieeffizienz

Eine wirksame Schalldämmung darf weder die Belüftung noch den Energieverbrauch beeinträchtigen.

• Verwenden Sie belüftete Akustiklamellen und schallgedämpfte Kanäle, um Luftstrom und Dämpfung auszugleichen.
• Wählen Sie recycelbare Materialien und langlebige Komponenten, die den Nachhaltigkeitszielen entsprechen.
• Integrieren Sie Lärmschutzlösungen in die umfassendere ESG- und Umweltleistungsstrategie der Anlage.

Durch die Anwendung dieser Prinzipien entstehen belastbare, datenbasierte Umgebungen, in denen Bediener und Maschinen Höchstleistungen erbringen.



Warum schalldämmendes Design ein Wettbewerbsvorteil in der Industrie 4.0 ist



Die Lärmkontrolle in der intelligenten Fertigung hat direkte Auswirkungen auf Effizienz, Sicherheit und Markenreputation.

• Produktivität: Ruhigere Umgebungen verbessern die Konzentration und reduzieren menschliche Fehler. Eine Reduzierung der Hintergrundgeräusche um 5 % kann die Aufgabengenauigkeit um bis zu 15 % steigern.
• Langlebigkeit der Ausrüstung: Geringere Vibrationen und stabile akustische Bedingungen verlängern die Lebensdauer der Maschinen und senken die Wartungskosten.
• Compliance und ESG: Proaktiver Lärmschutz unterstützt die Einhaltung von Arbeitsschutzstandards und stärkt das Nachhaltigkeits- und Sozialverantwortungsprofil eines Unternehmens.
• Smart Factory-Erzählung: Die Integration von Schallschutz- und DECIBEL-Lösungen zur industriellen Lärmkontrolle in die Fabrikplanung zeugt von Innovation und der Sorge um menschenzentrierte Technologie.



Akustische Maßnahmen, also die Gestaltung des Schallverhaltens in einem bestimmten Raum, sind an sich schon ein wichtiges Thema. In Produktionshallen spielen Deckensegel und Echowellenpaneele eine entscheidende Rolle. Sie reduzieren den Schalldruckpegel, verkürzen die Nachhallzeit und verbessern die Sprachverständlichkeit bei Wartung und Kommunikation. Strategisch eingesetzt ergänzen diese akustischen Maßnahmen den strukturellen Lärmschutz und steigern die Gesamteffizienz leiser Betriebsabläufe und intelligenter Fertigung.

Effektive Lärmschutzkonzepte sind ein Eckpfeiler intelligenter Fertigung. Durch die Kombination von Sensoren, Analytik und technischer Schalldämmung erzielen Fabriken einen leiseren, sichereren und produktiveren Betrieb. Kontaktieren Sie DECIBEL noch heute für detaillierte Spezifikationen oder um ein Standortaudit zu vereinbaren !
